Beim Sportbad am Rabet in Leipzig wurde eine zukunftsweisende und vollständig vernetzte KNX-Gebäudeautomation realisiert.
Das Sportbad am Rabet in Leipzig zählt zu den modernsten Sport- und Schwimmbädern in Ostdeutschland und setzt neue Maßstäbe im Bereich intelligente Gebäudeautomation. Für einen effizienten, sicheren und wirtschaftlichen Betrieb wurde eine umfassende KNX-Gebäudeautomation realisiert.

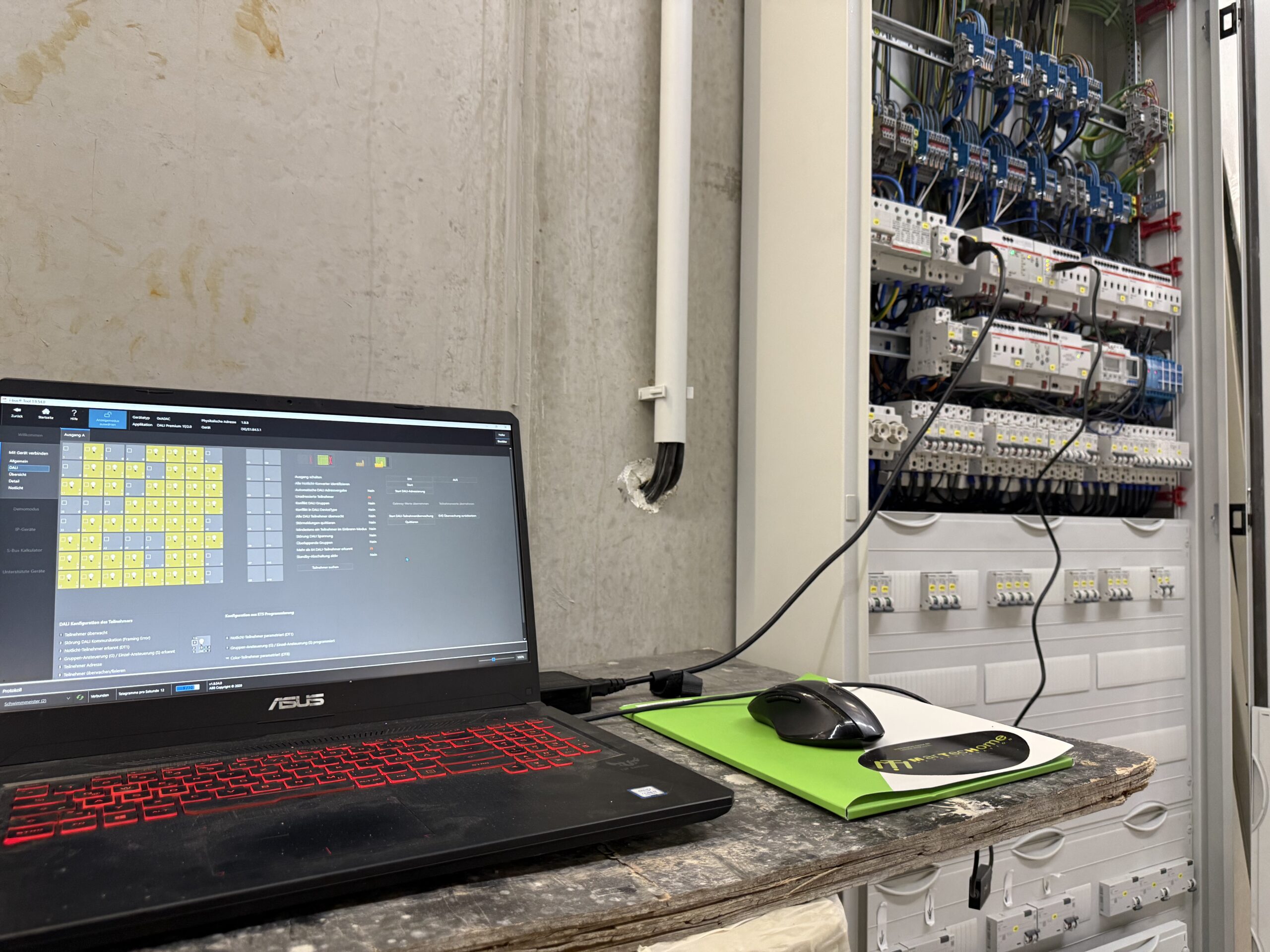

MarTec Home übernahm die Planung, Programmierung und Umsetzung zentraler Automationsfunktionen in diesem anspruchsvollen öffentlichen Großobjekt. Der Kunde hatte dabei klare Vorstellungen, wie Beleuchtung, Ballfangnetze und schaltbare Verbraucher gesteuert werden sollen und wie das Licht automatisch über Präsenzmelder auf die jeweilige Nutzung reagieren muss.
Neben einem hohen Anspruch an Bedienkomfort und Flexibilität standen insbesondere Energieeffizienz, Betriebssicherheit und Zukunftsfähigkeit im Fokus. Ziel war es, ein intelligentes KNX-System zu schaffen, das den täglichen Betrieb erleichtert, Ausfallrisiken minimiert und den Anforderungen einer modernen öffentlichen Sportstätte dauerhaft gerecht wird.
Kunde
Mahlo Elektrotechnik GmbH
Sportbäder Leipzig GmbH
Datum
11.08.2025
Projekt-Typ
KNX/ Gebäudesteuerung
Bedienung
Sensoren & Visualisierung
29x Taster, 39x Präsenzmelder, 2x 7″ Touch-Panel
Aktoren
Funktionen
62x Schaltaktoren mit Energiemessung, 6x Daliaktoren
Geräte
Kommunikation
140 Geräte, 1917 Kommunikationsobjekte, 941 Gruppenadressen
Die Aufgabe
Ziel des Projekts Sportbad am Rabet Leipzig war die Umsetzung einer leistungsfähigen und zukunftssicheren KNX-Gebäudeautomation für ein öffentliches Sport- und Schwimmbad mit hohen Anforderungen an Energieeffizienz, Betriebssicherheit und Bedienkomfort.
Die zentrale Aufgabe bestand darin, über 250 DALI-Teilnehmer, Präsenzmelder, Tastsensoren sowie zahlreiche KNX-Aktoren in ein einheitliches Gebäudesteuerungssystem zu integrieren. Ergänzend sollten zwei Visualisierungen realisiert werden, die dem Betreiber eine intuitive und übersichtliche Bedienung aller relevanten Funktionen ermöglichen.
Ein weiterer Schwerpunkt lag in der Erstellung komplexer KNX-Logiken zur intelligenten Verknüpfung der einzelnen Gewerke. Dazu gehörten unter anderem:
-
die automatische Beleuchtungssteuerung über Präsenzmelder,
-
individuelle Lichtszenen und Zeitfunktionen,
-
die Einbindung und Steuerung der Ballfangnetze,
-
sowie die Parametrierung aller beteiligten Komponenten.
Besondere Anforderungen stellte die Ausfallsicherheit der Anlage dar. Für den Fall einer Störung im KNX-Bus sollte eine zuverlässige Notbeleuchtungsfunktion umgesetzt werden, bei der die DALI-Leuchten automatisch eingeschaltet werden, um jederzeit einen sicheren Betrieb der Sportflächen zu gewährleisten.
Hoher Bedienkomfort für das Betriebspersonal:
Das KNX-Gebäudeautomationssystem wurde gezielt auf die Anforderungen des Betriebspersonals des Schwimmbads ausgelegt. Über die übersichtlichen Visualisierungen lassen sich Beleuchtung, Ballfangnetze und weitere Funktionen intuitiv und zentral steuern. Automatisierte Abläufe und präsenzabhängige Funktionen reduzieren manuelle Eingriffe auf ein Minimum und entlasten die Mitarbeitenden im täglichen Betrieb. Dadurch bleibt mehr Zeit für die eigentlichen Aufgaben bei gleichzeitig hoher Betriebssicherheit und klarer Kontrolle über alle relevanten Anlagen.

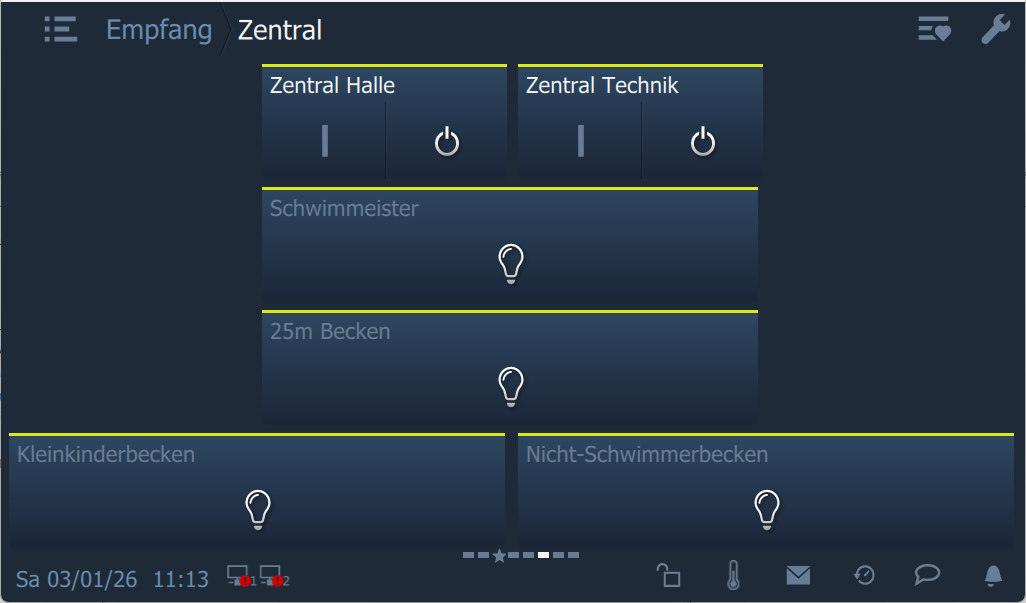

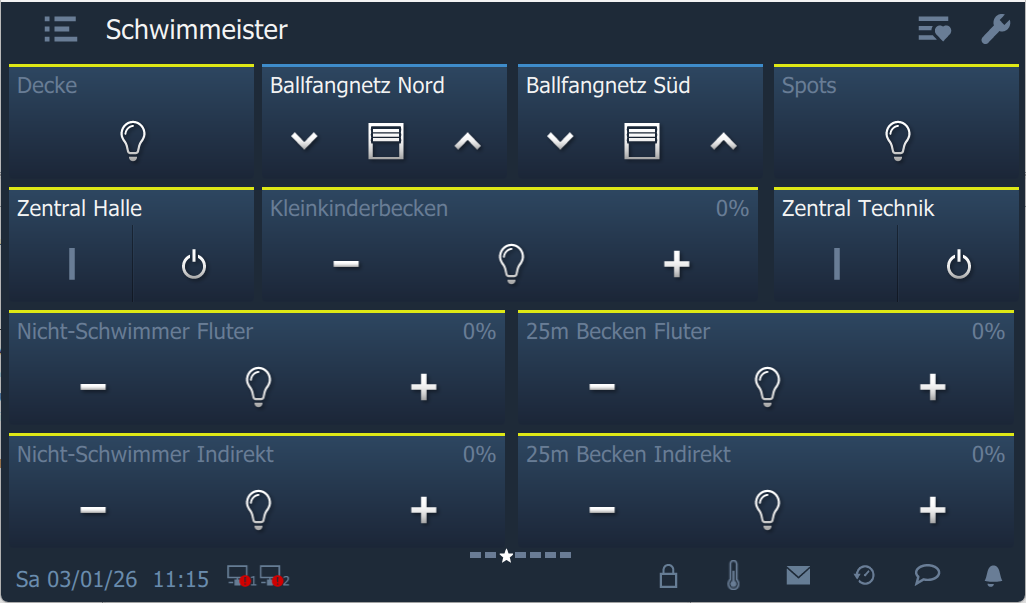

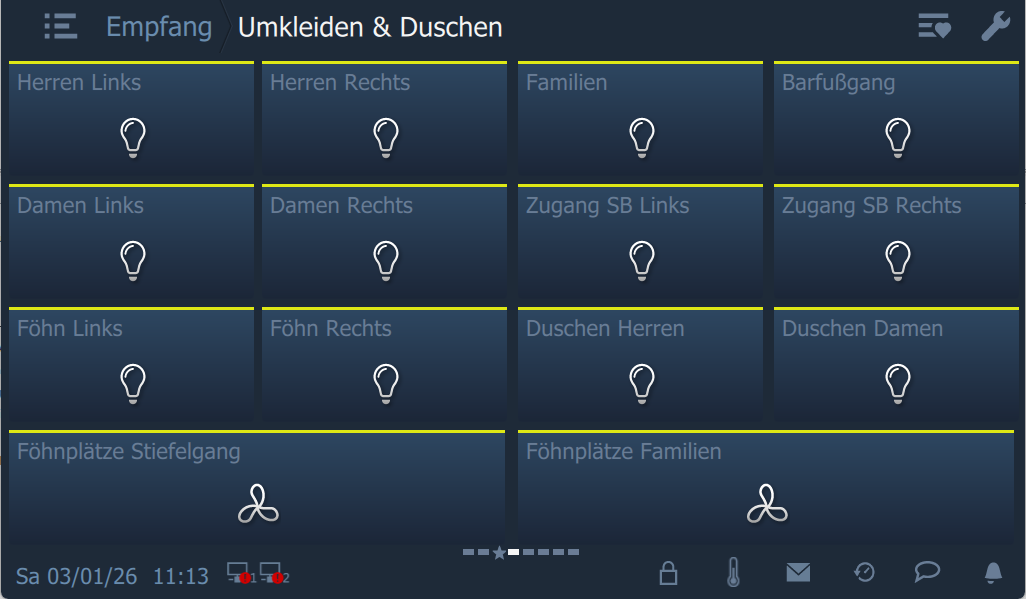

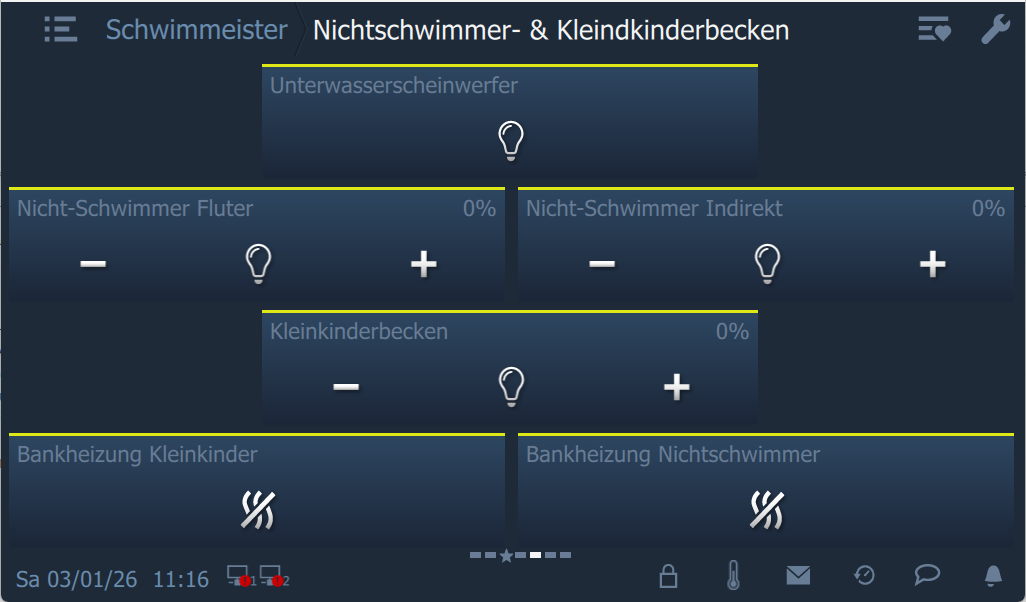

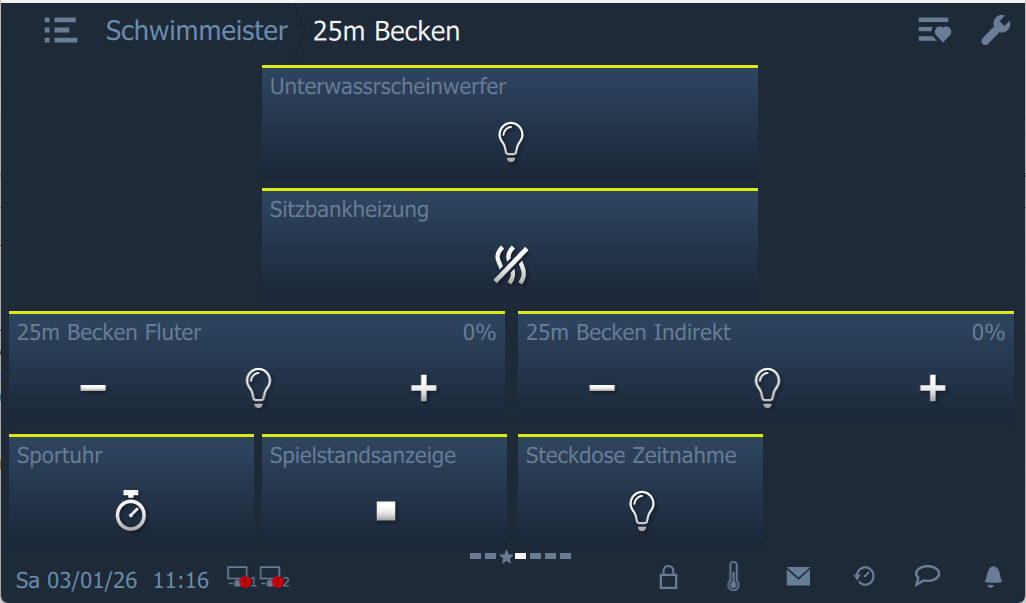

Zentrale Visualisierung & Statusüberwachung:

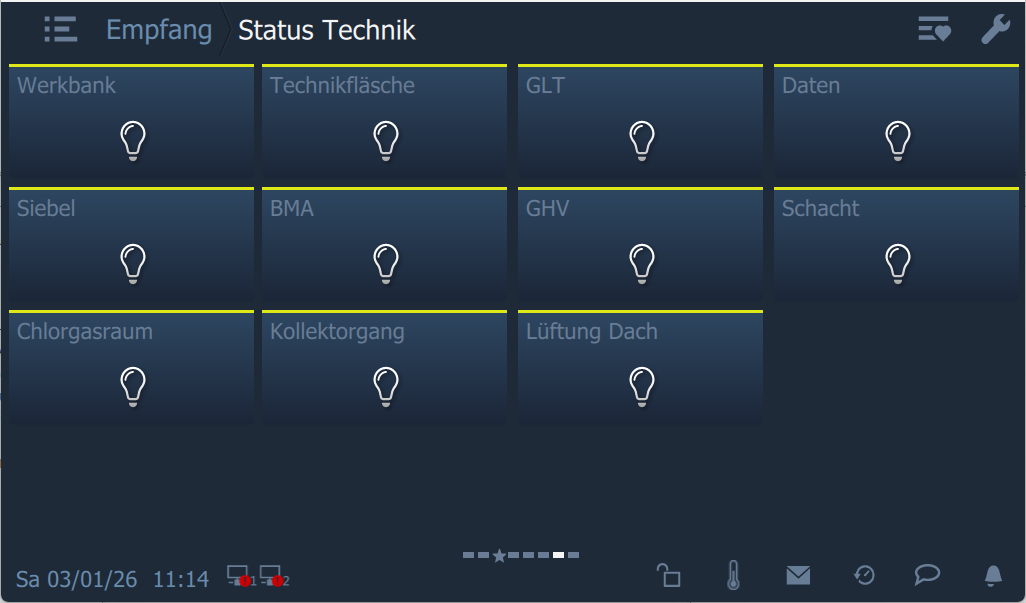

Die KNX-Visualisierung bietet dem Betriebspersonal eine zentrale und übersichtliche Bedien- und Überwachungsoberfläche für die gesamte Gebäudetechnik. Technikbereiche im Keller- und Obergeschoss werden kontinuierlich über Statusmeldungen überwacht, sodass Betriebszustände jederzeit transparent ersichtlich sind. Zusätzlich zeigt das System an, ob sich Personen im Chlorgasraum oder im Erste-Hilfe-Raum aufhalten, was die Sicherheit im laufenden Betrieb deutlich erhöht. Über zentrale Funktionen lassen sich Beleuchtung, Verbraucher und technische Anlagen gebündelt steuern und kontrollieren, für maximale Übersicht, schnelle Reaktionszeiten und einen sicheren, effizienten Betrieb des Sportbads.
Beleuchtung & Sicherheit:

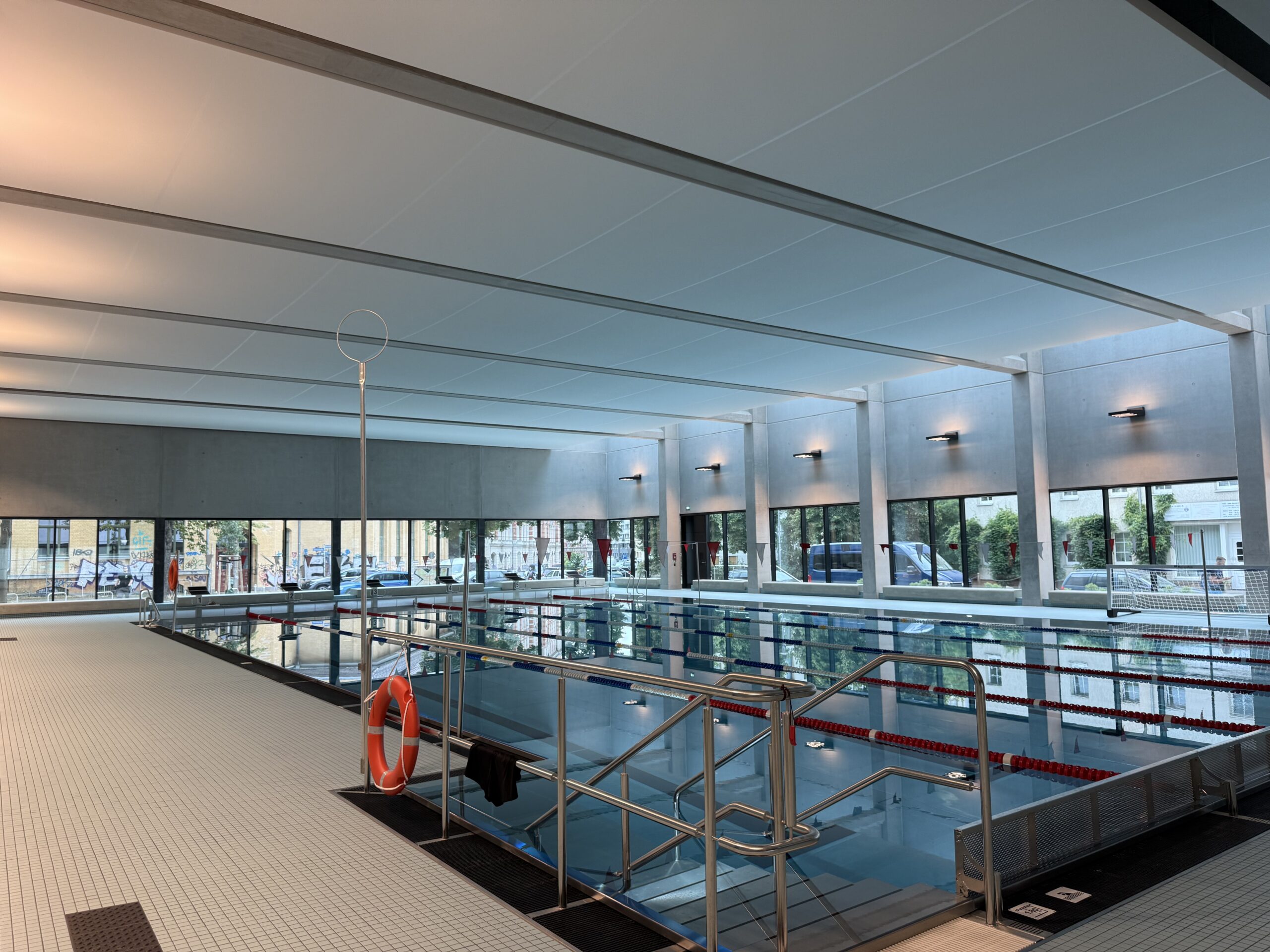

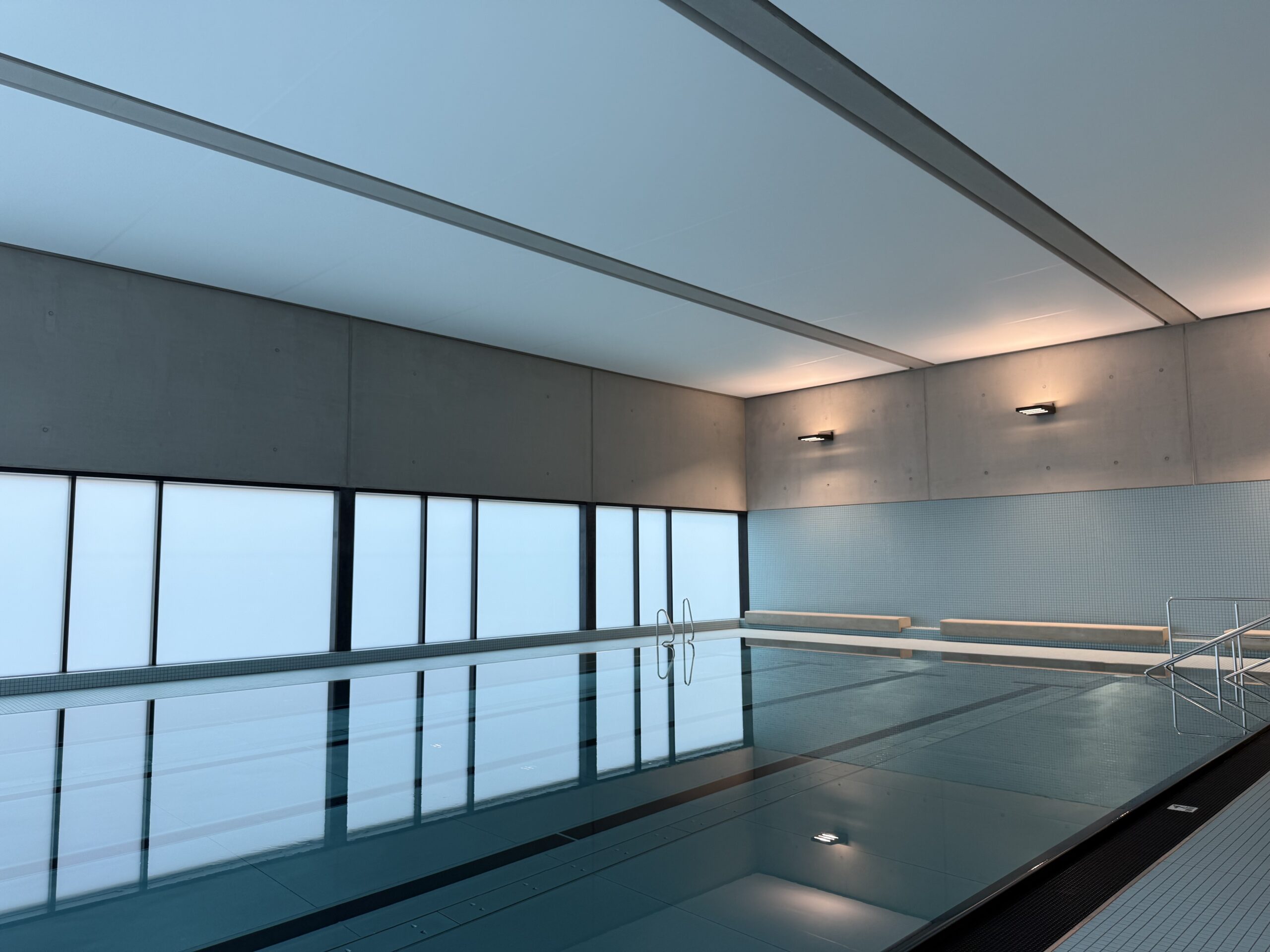

Die Beleuchtungsanlage des Sportbads ist mit 288 DALI-Teilnehmern vollständig in die KNX-Gebäudeautomation integriert und ermöglicht neben dem Schalten auch eine stufenlose Dimmfunktion für unterschiedliche Nutzungs- und Lichtszenarien. Ein besonderes Sicherheitsmerkmal ist die integrierte Notfallfunktion: Fällt die KNX-Spannungsversorgung aus, schaltet die gesamte Beleuchtung automatisch auf 100 % Lichtleistung. Dadurch ist jederzeit ein sicheres Verlassen des Schwimmbads im Notfall gewährleistet und höchste Sicherheitsstandards für Besucher und Personal werden erfüllt.
Das Ergebnis
Durch die konsequente Umsetzung der KNX-Gebäudeautomation entstand im Sportbad am Rabet Leipzig ein hochmodernes, ausfallsicheres und zukunftsfähiges Steuerungssystem. Sämtliche DALI-Leuchten, Präsenzmelder, Tastsensoren und Aktoren wurden nahtlos in die zentrale Gebäudesteuerung integriert und intelligent miteinander verknüpft.
Die Beleuchtung reagiert heute automatisch und bedarfsgerecht auf die Nutzung der einzelnen Bereiche. Präsenzmelder sorgen dafür, dass Licht nur dort und dann eingeschaltet wird, wo es tatsächlich benötigt wird, ein entscheidender Beitrag zur Energieeffizienz und Betriebskostenreduzierung. Gleichzeitig ermöglichen individuell programmierte Lichtszenen und Zeitfunktionen eine flexible Anpassung an Trainings-, Wettkampf- und Wartungsbetriebe.
Die Steuerung der Ballfangnetze wurde vollständig in das KNX-System integriert und erlaubt eine sichere, intuitive Bedienung über die Visualisierung. Ergänzend dazu können schaltbare Verbraucher zentral überwacht und gesteuert werden, was den technischen Betrieb deutlich vereinfacht.
Ein besonderes Augenmerk lag auf der Betriebssicherheit: Für den Fall einer Störung im KNX-Bus wurde eine intelligente Notfunktion realisiert, bei der die DALI-Teilnehmer automatisch die Beleuchtung aktivieren. Dadurch ist auch im Störungsfall jederzeit eine sichere Nutzung der Sportbereiche gewährleistet.

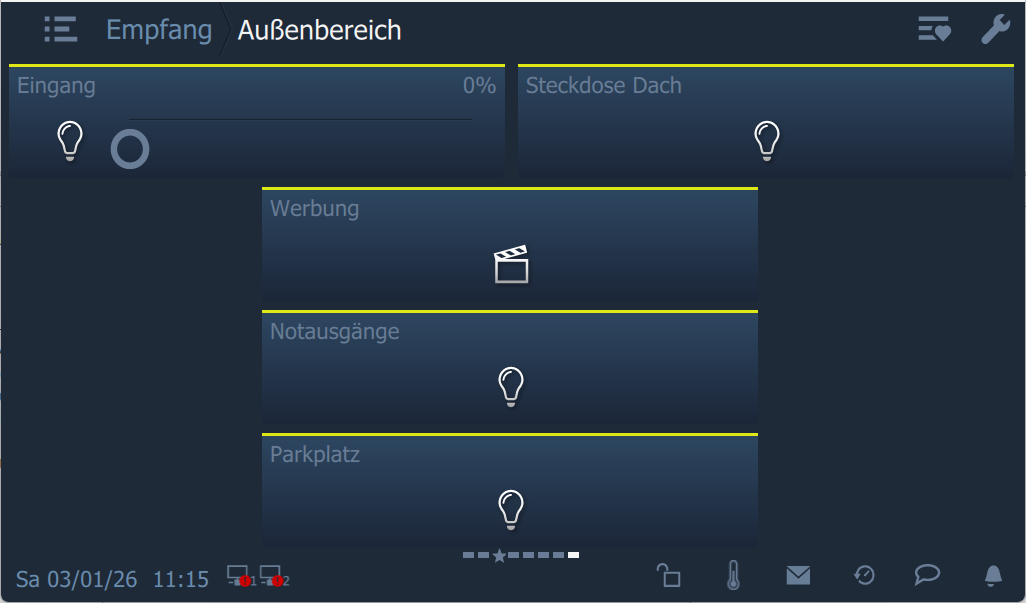

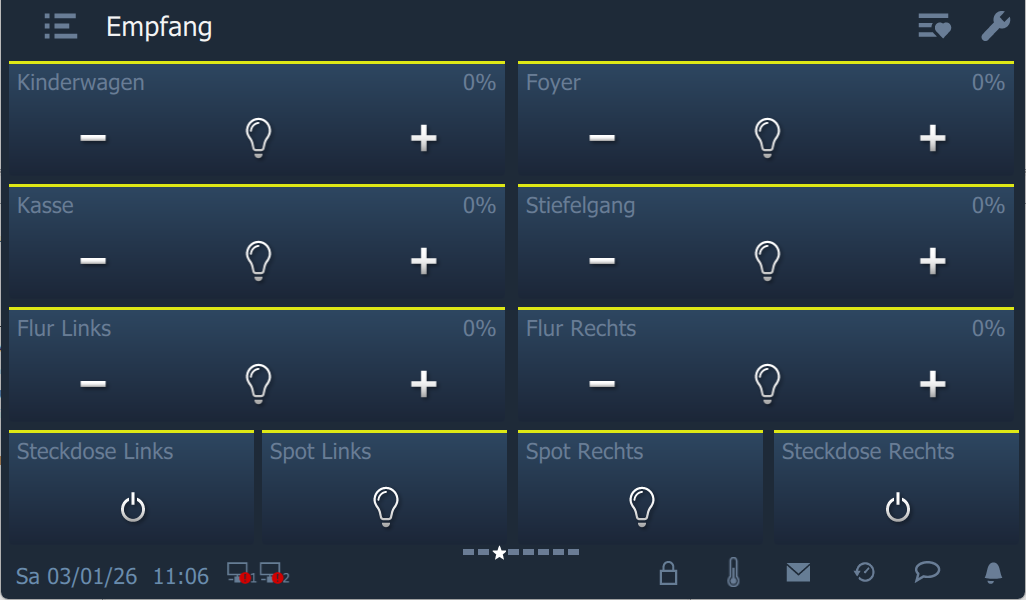

Über zwei übersichtliche Visualisierungen stehen dem Betreiber alle relevanten Funktionen, Zustände und Steuerungsmöglichkeiten zentral zur Verfügung. Die klar strukturierte Oberfläche ermöglicht dem technischen Personal eine schnelle Reaktion und einfache Anpassung von Parametern im laufenden Betrieb.
Das Ergebnis ist eine leistungsstarke, zuverlässige und wartungsfreundliche KNX-Gebäudeautomation, die den hohen Anforderungen eines modernen öffentlichen Sportbads gerecht wird und neue Maßstäbe in Sachen Smart Building und intelligenter Beleuchtungssteuerung setzt.
Zusätzliche Erwähnung
Mit dem Projekt Sportbad am Rabet Leipzig wurde ein anspruchsvolles Referenzobjekt im Bereich KNX Gebäudeautomation für öffentliche Sportstätten erfolgreich realisiert. Durch die enge Zusammenarbeit aller Projektbeteiligten konnte eine leistungsfähige, sichere und nachhaltige Automationslösung umgesetzt werden.
Die Sportbäder Leipzig GmbH als Betreiber profitiert heute von einer übersichtlichen Bedienung, optimierten Betriebsabläufen und einer deutlich verbesserten Energieeffizienz. Als verantwortlicher Kunde und Projektpartner stellte Mahlo Elektrotechnik GmbH klare technische Anforderungen, die präzise und praxisnah in der KNX-Programmierung umgesetzt wurden.
Das Sportbad am Rabet steht damit beispielhaft für moderne Smart-Building-Lösungen im öffentlichen Bereich und unterstreicht die Kompetenz von MarTec Home als zuverlässiger Partner für KNX-Gebäudeautomation, Beleuchtungssteuerung und intelligente Gebäudetechnik.
